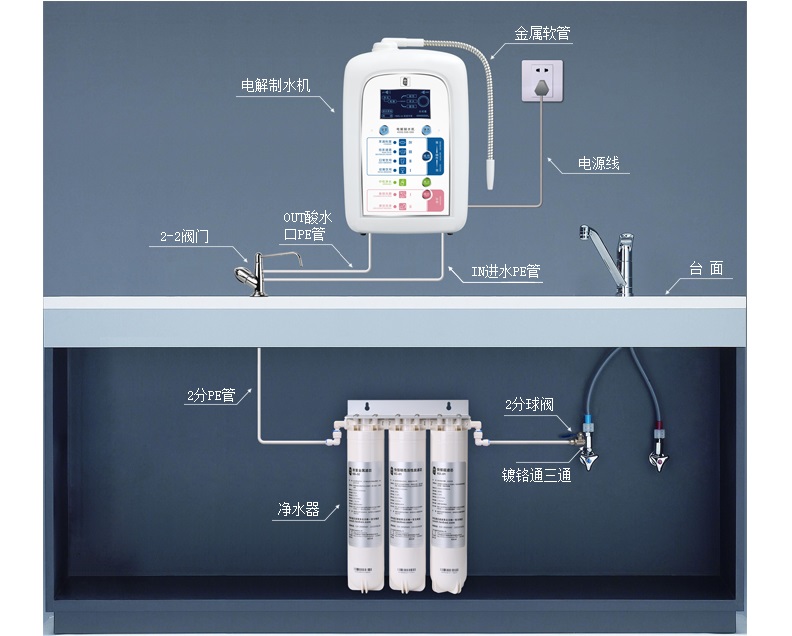

安装原理图
1、安装电解水机专用2-2阀门
① 用电钻在水槽边70mm范围内钻一个Φ14mm孔，也可以利用水 槽上原有的洗洁液孔。② 固定2-2阀门，旋紧六角螺母。

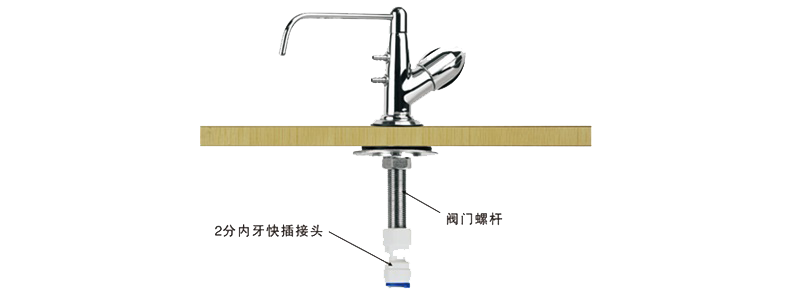

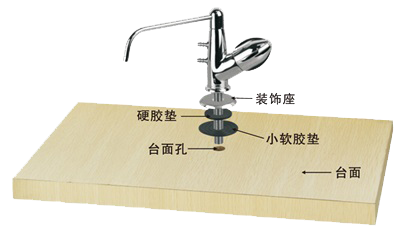

2-2阀门台上安装示意图

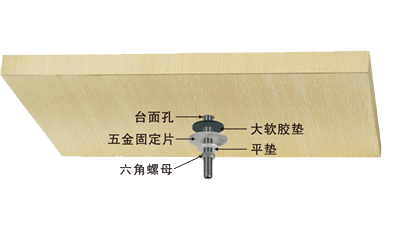

2-2阀门台上安装示意图

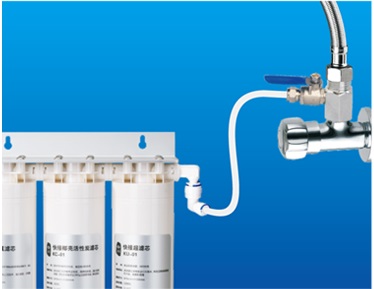

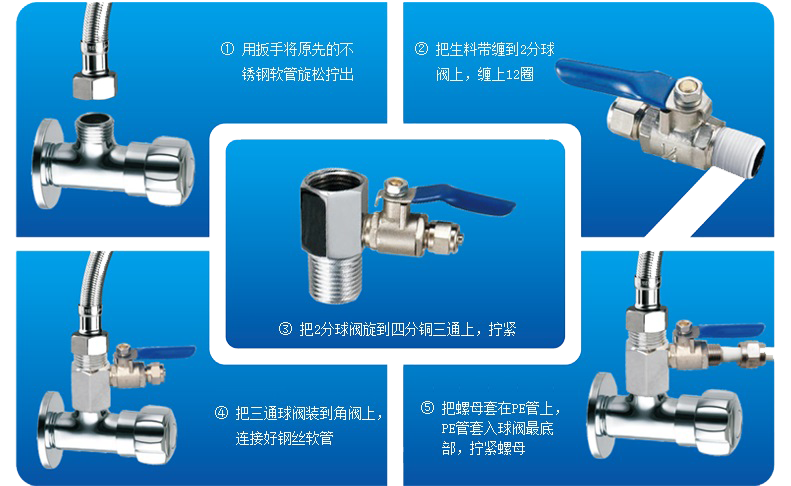

2、安装三通及球阀，接好净水器
若位置有限，可先安装好三通，再装球阀
⑦ 用PE管将球阀与净水器进水口连接起来
⑧
排出炭粉：将PE管插到净水器出水口，另一端放到水槽等
可以盛接排水的地方。打开水源，此时会有黑色炭粉排出，
通水至清澈即可。
⑨

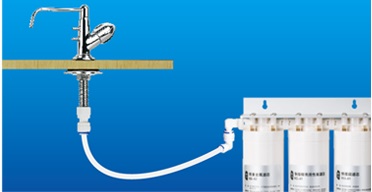

用PE管将净水器出水口与2-2阀门下的2分内牙快插接头连
接起来。
3、安装电解水机
①

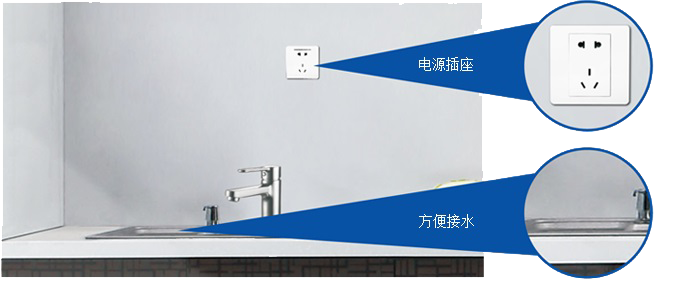

确定安装位置：在水槽上方选择合适的位置安装电解制水机，要考虑操作是否方便，接水走管和电源插座这几方面
的因素。
注：请勿将电解水机安装在靠近火源的位置，注意不要淋雨和太阳照射！
②

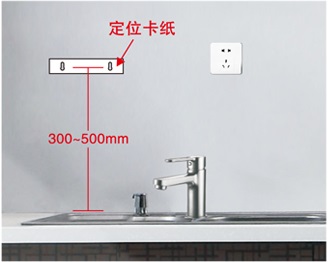

定位钻孔：在水台面高度约300~500mm的位置确定孔
位，用φ6mm钻头打孔（使用定位卡纸定位）。
③

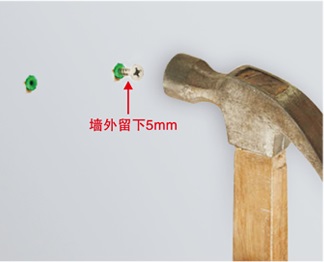

将塑料膨胀管打入孔中，旋入不锈钢自攻螺钉，墙
外留下5mm，用于吊挂电解水机。

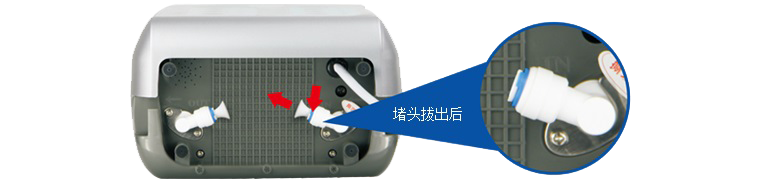

④将电解水机底部的堵头拨出。

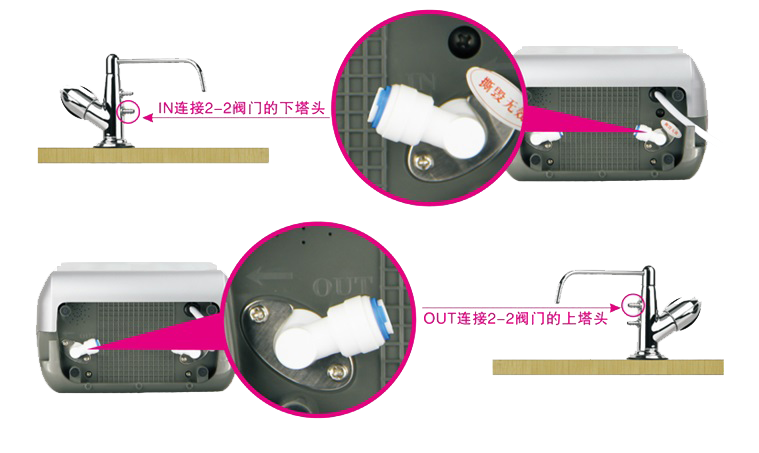

⑤用2分PE管将电解水机与2-2阀门连接起来。

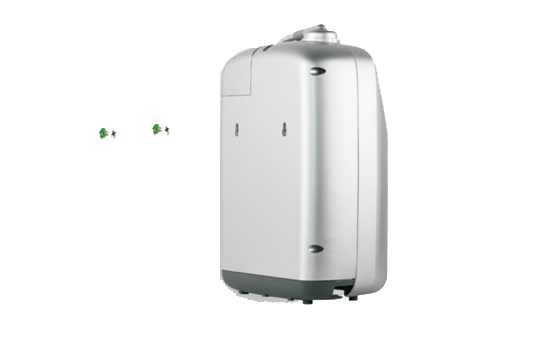

⑥将电解水机挂到不锈钢自攻螺钉上，插好电源。
⑤用2分PE管将电解水机与2-2阀门连接起来。
⑥将电解水机挂到不锈钢自攻螺钉上，插好电源。
4、打开电源，开2-2阀门，检查电解水机工作是否正常。
5、关闭2-2阀门，检测各接头是否漏水。
